一、簡介
KLT11型溫控器適用于多種制熱和制冷應用。帶有一根PTC或者NTC溫度探桿(可選).感應溫度通過一個3位液晶顯示器實時顯示，用戶可通過面板上的按鍵設置多達15種技術參數，包括設定點，溫度，延遲，循環時間和庫溫調校等?？梢酝ㄟ^KLKey實現參數的快速設定。帶故障報警和密碼保護功能，可選擇紅色，綠色或者藍色作為顯示顏色，溫度單位℃或℉,電源可選115VAC,230VAC,24VAC/DC或12VAC/DC。

二、型號選擇
該型號設置為:KLT11-DWXYZ
參數：
W 輸出       Null=6A(1HP),2=20A(2HP)
X 顯示屏顏色 R=Red,G=Green,B=Blue
Y 電源電壓   110=115Vac,230=230Vac,24=24Vac/dc,12=12Vac/dc
Z 溫度單位   C=℃,F=℉

三、安裝說明
注意：需遠離震動，沖擊，水源和腐蝕氣體，溫度傳感線不得靠近電源線。
1、面板安裝尺寸71*29mm
2、在安裝位置周邊應用硅膠或者橡膠密封
3、將溫控器安裝進入面板
4、將溫控器上的定位卡扣從后推出，直到將溫控器固定
5、接線方式可以參照溫控器表面的圖示    ±

四、接線方式

五、技術參數
電源：115Vac±10%,230Vac±10%,24Vac±10%,12Vac±10%
電源：4VA(230V/115V) 1.5VA(24V/12V)
儲存溫度：-20℃～80℃(-4~176℉)
使用溫度：0℃～70℃(32～158℉)
溫度探桿量程
PTC -50℃～150℃(-58～302℉)
NTC -50℃～110℃(-58～230℉)
精度：1%
顯示值：1º(3位)
顯示：3位以及符號(紅色或者紅色)
探桿參數(參數參數選擇)：PTC1000探桿(25℃-1000Ohm)/NTC
KLKey輸入：用于快速設定技術參數
輸出：
1HP Model:SPDT Relay Resistive load 16A
          1HP 240Vac--10FLA,60LRA 240Vac
2HP Model:SPST Relay Resistive load 20A
          2HP 240Vac--12FLA,72LRA 240Vac
尺寸：前端77*36mm 長度62mm
前面板防護等級：IP64

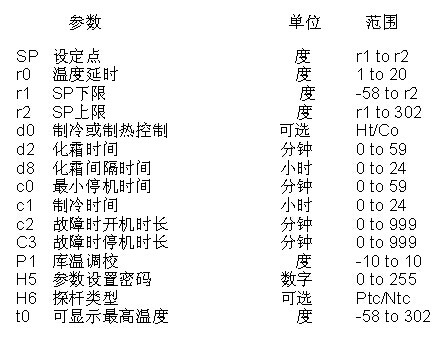

六、參數列表

七、參數說明
SP=設定溫度，用于調節設備開關的調節溫度(r1到r2)
r0=溫度延遲
r1=SP下限
r2=SP上限
d0=制冷或者制熱控制
   當d0=Ht,制熱控制，TS為外圍探桿溫度,當TS>=SP開關斷開，當TS<=SP-r0開關接通
   當d0=Co,制冷控制，當TS<=SP開關斷開，當TS>=SP+r0開關接通
d2=化霜時間(如果d2=0則無化霜時間)
d8=每d8小時進行一次化霜（如果d8=0則不進行化霜）
c0=最短關機間隔時間
c1=制冷時間
c2=開機時間，當外置溫度探桿損壞時
c3=關機時間，當外置濕度探桿損壞時
P1=探桿溫度調校
H5=參數設定密碼(出廠設定為00)
H6=探桿型號Ptc或Ntc
t0=化霜過程中所能顯示的最高溫度

八、參數設定
設定溫度(SP)是唯一不通過輸入密碼就能設定的參數
1、按SET鍵，SP字樣會顯示在顯示屏上
2、再次按SET鍵，顯示的是SP溫度值
3、可通過UP和DOWN鍵來調節SP溫度值
4、按SET鍵確認設定溫度
5、同時按下SET和DOWN鍵退出參數設定，或等待一分鐘后顯示屏?xí)詣油顺鲈O(shè)定界面

九、完整參數設定
1、按住SET鍵8秒鐘，顯示屏上顯示輸入設定密碼(出廠初始密碼為0)
2、通過UP和DOWN鍵，用戶可以改變密碼數值
3、按SET鍵輸入密碼，如果密碼正確，則進入第一個參數設定（SP）
4、通過UP和DOWN鍵來設定需要的數值
5、按SET鍵退出參數設定
6、重復以上操作，直到所有參數設定完畢
7、同時按下SET和DOWN鍵退出參數設定，或等待一分鐘后顯示屏?xí)詣油顺鲈O(shè)定界面
關閉溫控器，并在接通電源時按住SET鍵可將密碼恢復為0

十、手動啟動/解除化霜循環
按住UP鍵并保持8秒鐘，化霜循環啟動，重復該操作則化霜循環停止

十一、手動啟動/解除制冷循環
按住DOWN鍵并保持8秒鐘，制冷循環啟動，重復該操作則制冷循環停止。

十二、故障情況下工作
如果溫度探桿故障，溫控器將會進行以下循環，c2時間，接通，c3時間，斷開。
如果內存故障，溫控器將會進行以下循環，5分鐘，接通，5分鐘，斷開

十三、液晶顯示和信息
液晶屏上的OUT代表制冷是否進行。當制冷循環時，液晶顯示為(90%亮10暗)，當溫控器在等待最小關機時間的過程中(10%亮90%暗)
液晶屏上的DEF代表化霜循環是否進行，一般操作中，探桿溫度會實時顯示在顯示屏上，故障和報警情況下，顯示信息：
1、Er=內存故障
2、oo=溫度探桿故障
3、-=短路故障

十四、維護，清潔，維修
安裝完畢之后，并不需要定期維護。用柔軟的濕布清潔溫控器面板，不能使用酒精，汽油和有腐蝕性的清潔劑。如需進行維修，請求助相關專業人員。
