1.啟動電路
單溫控制直冷式超市冷柜的電氣系統，根據壓縮機啟動方式不同，有重錘啟動式、PTC啟動式兩類。重錘式啟動系統多應用在早期超市冷柜內，而新型超市冷柜主要采用PTC（正溫度系數熱敏電阻）啟動式。
?。?)重錘式啟動電路
典型的重錘式壓縮機電機啟動系統如下圖所示。
溫控器的觸點接通期間，220V市電電壓通過溫控器的觸點、啟動器的驅動繞組、壓縮機電機的運行繞組CM、過載保護器構成導通回路，導通電流（2.5A左右）使啟動器的驅動繞組產生較強磁場，將啟動器的銜鐵（重錘）吸起，觸點接通，壓縮機電機的啟動繞組CS得到供電，使電機啟動轉動。當電機運行后，回路中的電流在反電動勢作用下開始下降，使啟動器驅動繞組產生的磁場減小。當磁場不能吸動銜鐵時，啟動器的觸點斷開，啟動繞組停止工作，電機完成啟動，開始正常運轉。當壓縮機電機正常運轉后，運行電流降到額定電流（1A左右）。
?。?) PTC式啟動電路

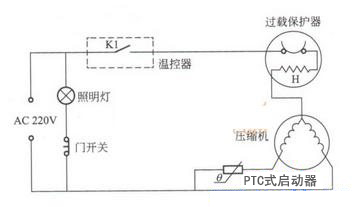

超市冷柜采用的典型PTC式啟動系統如下圖所示。
溫控器K1的觸點接通期間，因PTC式啟動器內的正溫度系數熱敏電阻的冷態阻值較小（多為22～33Ω），所以通電瞬間220V市電電壓通過熱敏電阻、壓縮機啟動繞組形成較大的啟動電流，使壓縮機電機開始運轉，同時熱敏電阻因流過大電流，溫度急劇升至居里點以上，進入高阻狀態（相當于斷開），斷開啟動繞組的供電回路，完成啟動。完成啟動后，啟動回路的電流迅速下降到30 mA以內，運轉回路的電流下降到1A左右。
2.過載、過熱保護
壓縮機電機運行正常時，過載過熱保護器觸點是接通的，但在電動機過流或壓縮機殼體溫度過高時自動轉入斷開狀態起保護作用。因過載過熱保護器與壓縮機運行繞組串聯。參見圖5、圖6，當壓縮機過載時電流增大，使過載保護器內的電熱器產生的壓降增大而使其發熱，雙金屬片會因受熱迅速變形，使觸點斷開，切斷壓縮機電機的供電回路，壓縮機停止轉動。另外，因過載保護器緊固在壓縮機外殼上，當壓縮機的殼體溫度過高時，也會導致過載保護器內的觸點斷開，切斷壓縮機供電電路。過幾分鐘后，隨著溫度下降，過載保護器內雙金屬片恢復到原位，又接通壓縮機的供電回路，壓縮機繼續運轉。但故障未排除前，過載保護器會繼續動作，直至故障排除。過載保護器接通、斷開時，會發出“咔嗒”的響聲。因此，檢修壓縮機不能正常運轉且過載保護器有規律地發出響聲故障時，說明壓縮機工作異常，導致過載保護器進入保護狀態。當然過載保護器異常也會產生該故障。
3．典型故障
啟動電路異常一是產生壓縮機不能啟動故障；二是壓縮機有時能啟動，有時不能啟動的故障；三是產生過載保護器動作的故障。
